  • calico에 대한 소개 (1)
    k8s network 2021. 12. 2. 20:58

    안녕하세요.

    이번 포스팅은 k8s cni중에서도 핫한 calico에 대한 글을 작성 할 예정입니다.



    중간에 제가 잘못 이해하여 틀린 내용이 있다면 편하게 댓글 부탁드립니다.





    시 ~ 작 !!





    다들 아시다시피, calico는 k8s cluster에서 컨테이너 네트워킹을 제공하는 cni plugin 입니다.

    Linux-native tools을 사용하여 routing을 가능하게 하고 네트워크 정책을 시행합니다.

    또한 다른 node에 경로를 알리기 위해 BGP daemon을 사용합니다.





    calico의 컴퍼넌트들은 아래와 같습니다.

    - Calico API server
    - Felix
    - BIRD
    - confd
    - Dikastes
    - CNI plugin
    - Datastore plugin
    - IPAM plugin
    - kube-controllers
    - Typha
    - calicoctl

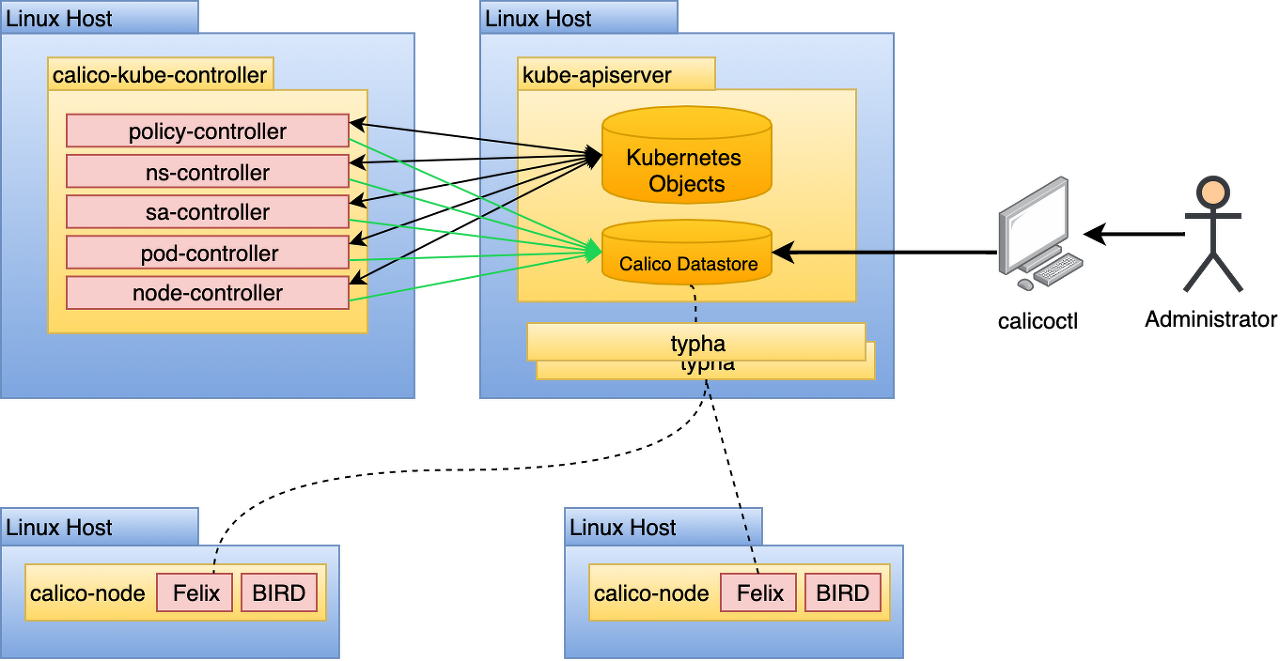

    출처 : https://docs.projectcalico.org/reference/architecture/overview
    출처 : https://tanzu.vmware.com/developer/guides/container-networking-calico-refarch/











    그 중 몇가지를 정리 해 보겠습니다.




    1) Calico API server
    - 칼리코 리소스를 직접 관리하는데 필요한 api 서버

    2) Felix

    - 각 host에서 felix가 agent daemon으로 동작함

    - pod의 route 및 network policy를 충족하도록 host를 프로그래밍하는 일을 담당

      - host의 FIB에 route 정보 프로그래밍 (bird로 학습한 route정보를 fib에 넣어주는 역할)

    - 이를 위해 Linux 커널의 routing table 및 iptables와 상호작용
    - 인터페이스 관리
      - 커널이 endpoint의 트래픽을 잘 처리할 수 있도록 인터페이스에 대한 정보를 커널에 프로그래밍 함
      - host의 mac으로 들어오는 arp request를 host가 처리하게 하고, 관리하는 인터페이스에 대해 ip forwarding을 enable 함

    3) BIRD
    - 새
    - routing daemon

    - felix와 마찬가지로 각 host에서 실행됨
    - 예전에 쓰던 zebra, quagga를 생각하면 됨 (가벼움)
    - 최근에 frr과 더불어 오픈소스 라우팅 대몬으로 잘나가는 것으로 보여짐
    - felix에서 자기의 경로를 갖고와서 다른 host(bgp peer)에게 광고함
    - default는 node간 bgp full mesh neighbor를 맺음
    - 규모가 커지면 bgp rr을 사용할 수도 있음



    출처 : https://tanzu.vmware.com/developer/guides/container-networking-calico-refarch/



    4) confd
    - 가벼운 오픈소스 configuration management tool
    - calico datastore를 모니터링함 (bgp config, global default, logging level, ipam 정보)
    - datastore의 data update를 기반으로 BIRD Configuration file을 생성함
    - 변경사항이 발생하면 BIRD를 트리거해서 새 파일을 로드함

    5) Dikastes
    - Istio 서비스 메시에 대한 네트워크 정책을 실행
    - 클러스터에서 Istio Envoy에 대한 사이드카 프록시로 실행됨

    6) Datastore plugin
    - Calico 구성, 라우팅, 정책 및 기타 정보를 저장하는 곳
    - 2가지의 datastore mode가 있음


      - Kubernetes API datastore (kdd)
         - 추가 datastore가 필요없어서 관리 간단
         - k8s RBAC 사용가능

         - calico에서 사용하는 모든 persisted data는 k8s api 서버를 통해 custom resource definitions(CRD)로 저장됨

    출처 : https://tanzu.vmware.com/developer/guides/container-networking-calico-refarch/

      - etcd
         - k8s, calico간의 리소스 이슈가 분리됨

         - 조금 복잡..

    출처 : https://tanzu.vmware.com/developer/guides/container-networking-calico-refarch/




    7) IPAM plugin
    - calico의 IP 풀을 사용하여 pod에 IP 할당을 제어
    - 기본 플러그인



    8) Kube-Controllers
    - 라우팅에 영향을 미치는 k8s object의 변경 사항을 인식하는 역할을 함

    - 컨트롤러에는 내부에 여러 컨트롤러가 포함되어 있으며 다음과 같은 변경 사항을 관찰함

       - Network Policies (used to program IPtables for network access enforcement)
       - Pods (e.g. labels)
       - Namespaces (used to determine if enforcement is needed for the new namespace)
       - Service Accounts (used for setting up Calico profiles)
       - Nodes (used to determine the associated subnet and inform the routing topology)

    - 컨트롤러에서 확인된 변경 사항을 기반으로 calico는 datastore를 update할 수 있음 (결국 각 calico-node에서 확인 및 적용됨)

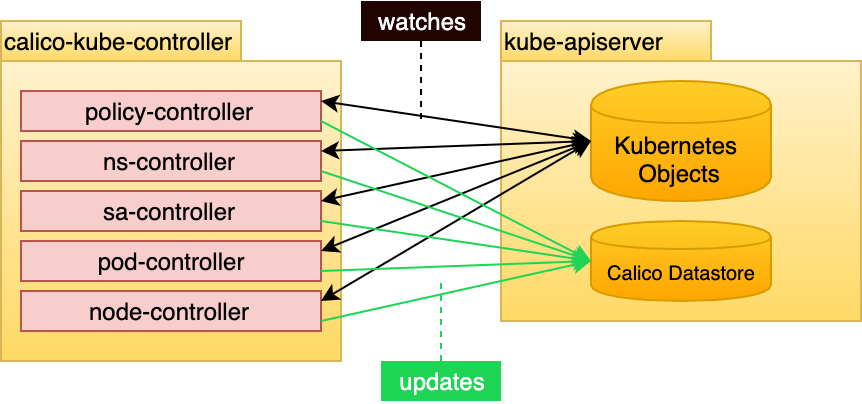

    출처 : https://tanzu.vmware.com/developer/guides/container-networking-calico-refarch/



    9) Typha
    - 기본적으로 설치되지만 구성은 셀프로... (필요하다 판단되면 직접 해야됨)

    - 각각의 felix를 datastore에 연결하면 kube api server의 성능에 영향을 미칠 수 있기 때문에

    - typha는 datastore <-> 각 node의 felix 사이에 들어가면서, datastore와 단일 연결을 형성

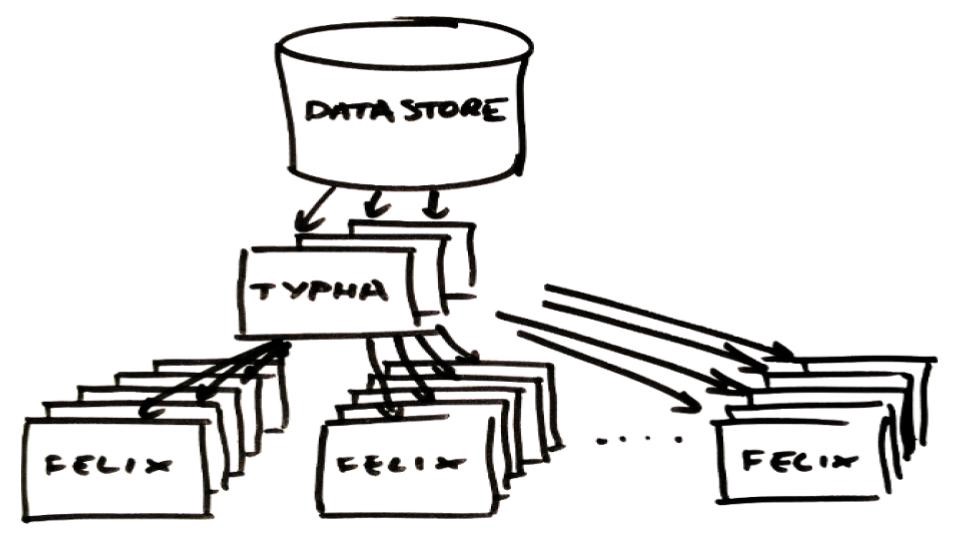

    출처 : https://medium.com/@bikramgupta/why-use-typha-in-your-kubernetes-calico-deployments-5c0ca4da30dd

    - datastore 상태 cache, 이벤트 중복제거 역할 수행

       - felix에서 api 호출하는 대부분이 watch event임

       - 100개가 100번 물어보는 것 보다, 1개(typha)가 1번 물어보고 캐싱해서 처리함

       - api 서버 입장에서는 watch 빈도수가 감소되면서 부하가 감소

       - node가 계속 확장되어도 api 호출 빈도수는 큰 변함 없음
    - felix 입장에서는 typha가 불필요한 이벤트를 filter 해주기 때문에 부하가 감소

    - k8s API 서버를 datastore로 사용할 경우에는 node가 많아지면 typha를 필수적으로 사용하는 것을 권장

    - etcd를 datastore로 사용할 경우는 etcd v3 자체가 이미 많은 client를 처리할 수 있도록 최적화 되어 있기때문에 사용하지 않는 것을 권장 (중복적인 기능을 사용 할 필요가 없으므로)
